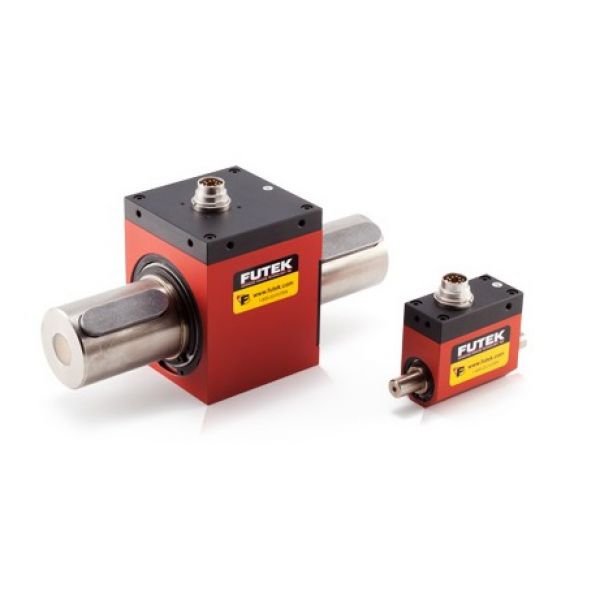

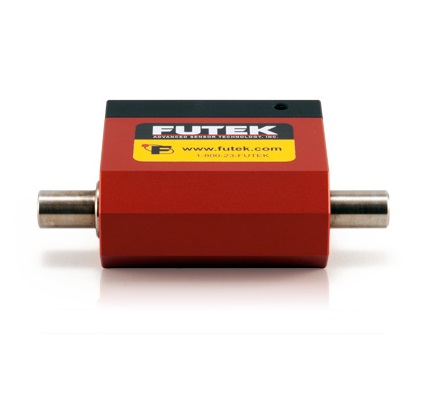

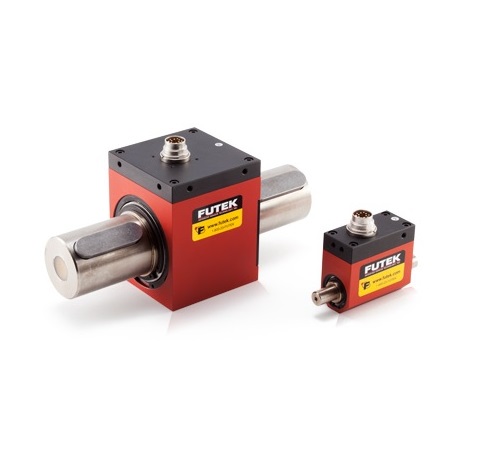

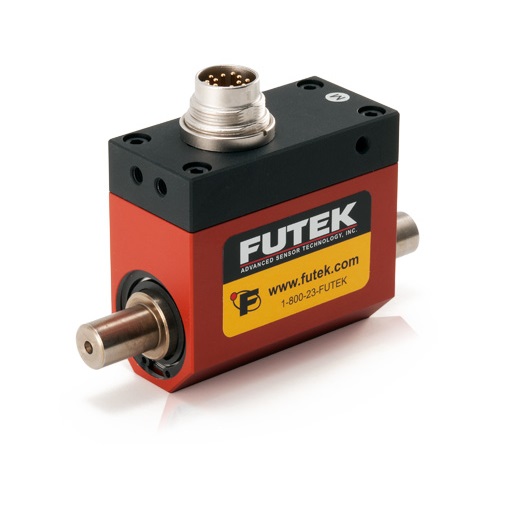

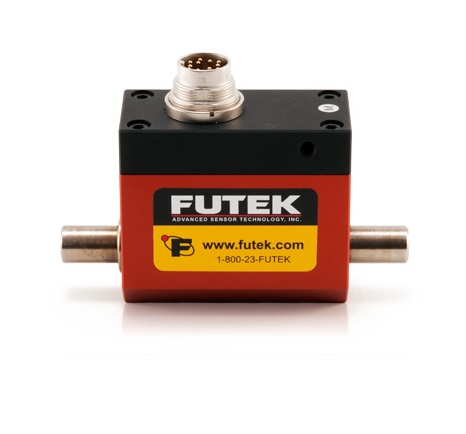

美國FUTEK TRS605非接觸式動態扭矩傳感器

非接觸式動態扭矩傳感器，帶角度和轉速輸出，使用壽命長，體積小巧

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

TRS605，1至1000Nm可選，動態旋轉扭矩傳感器，非接觸式，軸對軸式，帶轉速編碼器，軸徑10-42mm，12針 Binder 系列 #581 (09-0331-90-12)

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
TRS605.pdf
使用手冊
RotaryTorqueOperatingManual.pdf
3D模型
trs605_3d.zip

產品介紹
規格書

美國FUTEK TRS605傳感器是一款非接觸式的旋轉動態扭矩傳感器，帶編碼器輸出，量程從1至1000Nm之間可選，剛度為317 Nm/rad 至173600 Nm/rad。TRS605為非接觸式設計的，轉速可高達7000 RPM。

TRS605扭矩傳感器內置編碼器輸出，可測量轉速和角度位置。全橋應變設計，內置放大電路芯片可使得它直接輸出±5 VDC的電壓信號。TRS605的應用場合可用于氣動工具的扭力檢測，汽車、航天航空的發動機功率檢測和自動化檢測裝置上。

產品特征：

應變計測量技術
帶角度和轉速輸出
緊湊型設計
非接觸式扭矩傳感器
轉帶最高7000 RPM

規格參數：

性能
量程	1，2，5，10，20，50，100，200，500，1000 Nm
線性度	0.2% F.S
遲滯性	0.1% F.S
重復性	0.2% F.S
最大轉速	7000 Max
電氣特性
額定輸出	±5 VDC
激勵電壓	11–26 VDC, 1 Watt
接頭	12針Binder系列#581 (09-0331-90-12)
機械特性
形式	非接觸式
過載保護	150% F.S
零點平衡	±1% F.S
材質	鋁合金（外殼），合金鋼（轉軸）
保護等級	IP40
環境特性
操作溫度	-25 to 80°C
補償溫度	5 to 50°C
零點溫漂	±0.02% of RO/°C
標定
標定電壓	12 VDC
標定（標準）	符合性證書
標定（選購）	10點正反轉
分流校準	A&K針短接，供電11-26 VDC，輸出5 VDC
編碼器
編碼器輸出	TTL電平
每轉脈沖	2 × 360
編碼器激勵電壓	5 VDC, 40 mA max
A相	脈沖前沿
B相	脈沖后沿 (90°)

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	FSH02052	1 Nm	TRS605，1 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑10mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
	FSH02053	2 Nm	TRS605，2 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑10mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
	FSH02054	5 Nm	TRS605，5 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑10mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
	FSH02055	10 Nm	TRS605，10 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑10mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
	FSH02056	20 Nm	TRS605，20 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑16mm，鍵槽5mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
	FSH02057	50 Nm	TRS605，50 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑16mm，鍵槽5mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
	FSH02058	100 Nm	TRS605，100 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑28mm，鍵槽8mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
	FSH02059	200 Nm	TRS605，200 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑28mm，鍵槽8mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
	FSH02060	500 Nm	TRS605，500 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑42mm，鍵槽14mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
	FSH02061	1000 Nm	TRS605，1000 Nm量程，非接觸式動態扭矩傳感器，軸對軸型，帶編碼器輸出，軸徑42mm，鍵槽14mm，12針 Binder 系列 #581 (09-0331-90-12)	登錄可見	- +
